O Ponto Ótimo do Disparo em Carabinas PCP Modelagem Matemática - Refinada do Tempo de Abertura da Válvula Disparadora
Na primeira etapa deste estudo foi definido conceitualmente o ponto ótimo do disparo em carabinas de ar comprimido do tipo PCP, caracterizado pela máxima eficiência energética associada à mínima variação de velocidade do projétil. Nesta segunda etapa, propõe-se a construção de um modelo matemático simplificado capaz de estimar o tempo de abertura da válvula disparadora, de forma sincronizada com o período em que o projétil permanece acelerando no interior do cano. O objetivo do modelo é estabelecer relações funcionais entre os principais parâmetros mecânicos e pneumáticos do sistema, permitindo compreender como ajustes no conjunto de disparo influenciam diretamente o desempenho balístico.
12/18/20253 min read
1. Introdução
Esta segunda etapa do estudo aprofunda a modelagem matematica do ponto otimo do disparo em carabinas PCP, com foco na determinacao do tempo de abertura da valvula disparadora. O modelo incorpora fatores mecanicos e pneumaticos que exercem influencia direta sobre o comportamento real do sistema, especialmente a mola de retorno do capsil, a limitacao fisica do curso da valvula e a geometria do duto de transferencia de ar.
2. Parâmetros do Sistema
Projetil:
Tipo: slug macico
Calibre: cinco ponto cinco milimetros
Massa: trinta grains
Cano:
Comprimento: seiscentos milimetros
Duto de transferencia de ar:
Diametro interno: cinco ponto cinco milimetros
Comprimento efetivo: um ponto cinco centimetros
Valvula disparadora:
Diametro do capsil: definido pelo projeto
Curso maximo da valvula (curso exposto do pino do capsil): quatro milimetros
Presenca de mola de retorno do capsil

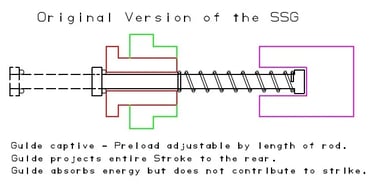

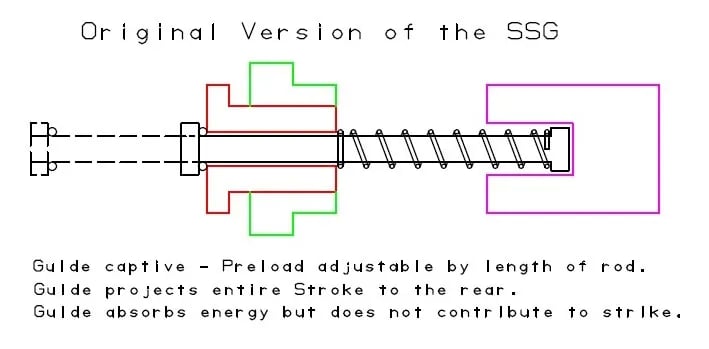

3. Dinâmica do Martelo
A energia potencial armazenada na mola do martelo e dada por:
E_mola_martelo = (1/2) k_m x_m^2
onde:
k_m = constante elastica da mola do martelo
x_m = curso de compressao da mola do martelo
Essa energia e convertida em energia cinetica do martelo:
E_cinetica_martelo = (1/2) m_h v_h^2
onde:
m_h = massa do martelo
v_h = velocidade do martelo no impacto
Admitindo perdas despreziveis:
(1/2) k_m x_m^2 = (1/2) m_h v_h^2
4. Forças Atuantes na Válvula
Durante o disparo, atuam sobre o capsil três forças principais.
Força pneumática de fechamento:
F_p = P_r * A_c
onde:
P_r = pressão regulada na pré camara
A_c = área do capsil
A area do capsil e dada por:
A_c = pi * (d_c / 2)^2
onde:
d_c = diâmetro do capsil
Força da mola de retorno do capsil:
F_mola_capsil = k_v * x_v
onde:
k_v = constante elástica da mola do capsil
x_v = deslocamento do capsil (limitado a 4 mm)
5. Condicao de Abertura da Válvula
A válvula abre quando a força impulsiva do martelo supera a soma das forças resistivas:
F_martelo > F_p + F_mola_capsil
A abertura e limitada ao curso máximo:
x_v_max = 4 mm
Se a energia do martelo exceder esse curso, ocorre impacto em fim de curso, causando retorno mais rapido do martelo e redução do tempo efetivo de abertura da valvula.
6. Estimativa do Tempo de Abertura da Válvula
O tempo de abertura da válvula (dwell time) pode ser aproximado por:
t_abertura proporcional a (m_h v_h) / (F_p + k_v x_v_max)
Substituindo v_h pela relação energética:
v_h = sqrt( (k_m * x_m^2) / m_h )
Resulta:
t_abertura proporcional a ( sqrt(m_h k_m) x_m ) / ( P_r A_c + k_v x_v_max )
Essa expressão mostra que:
aumentar mola ou massa do martelo tem efeito limitado
a mola do capsil domina o fechamento
o curso máximo da válvula impõe um limite fisico ao dwell
7. Tempo de Permanência do Projetil no Cano
O tempo em que o projétil permanece acelerando no cano pode ser aproximado por:
t_projétil aproximadamente igual a (2 * L) / v_saída
onde:
L = comprimento do cano (600 mm)
v_saida = velocidade final do projetil
8. Condicão do Ponto Ótimo do Disparo
O ponto ótimo do disparo ocorre quando:
t_abertura aproximadamente igual a t_projetil
sem que ocorra impacto do martelo em fim de curso.
Essa condicao garante:
máximo aproveitamento do ar
menor variação de velocidade
maior previsibilidade do ponto de impacto
9. Considerações sobre o Duto de Transferência
O duto de transferência de ar, com comprimento efetivo de 1,5cm, um ponto cinco centímetros e diâmetro de cinco ponto cinco milímetros, atua como restrição fixa de fluxo. Isso limita a taxa de escoamento e reforça a necessidade de ajuste preciso do tempo de abertura da válvula.
10. Referencias Tecnicas e Cientificas
Este modelo esta alinhado com fundamentos descritos em:
White, F. M. – Fluid Mechanics
Anderson, J. D. – Modern Compressible Flow
McCoy, R. L. – Modern Exterior Ballistics
Hatcher, J. S. – Hatcher's Notebook
Literatura tecnica e patentes de sistemas PCP regulados
11. Conclusão
A inclusão da mola de retorno do capsil, da limitação do curso da válvula e da geometria real do duto de transferência permite uma representação muito mais fiel do comportamento dinâmico da válvula disparadora. O modelo explica por que ajustes excessivos de mola e martelo podem reduzir, e não aumentar, o tempo efetivo de abertura, sendo essencial o correto dimensionamento para atingir o ponto ótimo do disparo.
